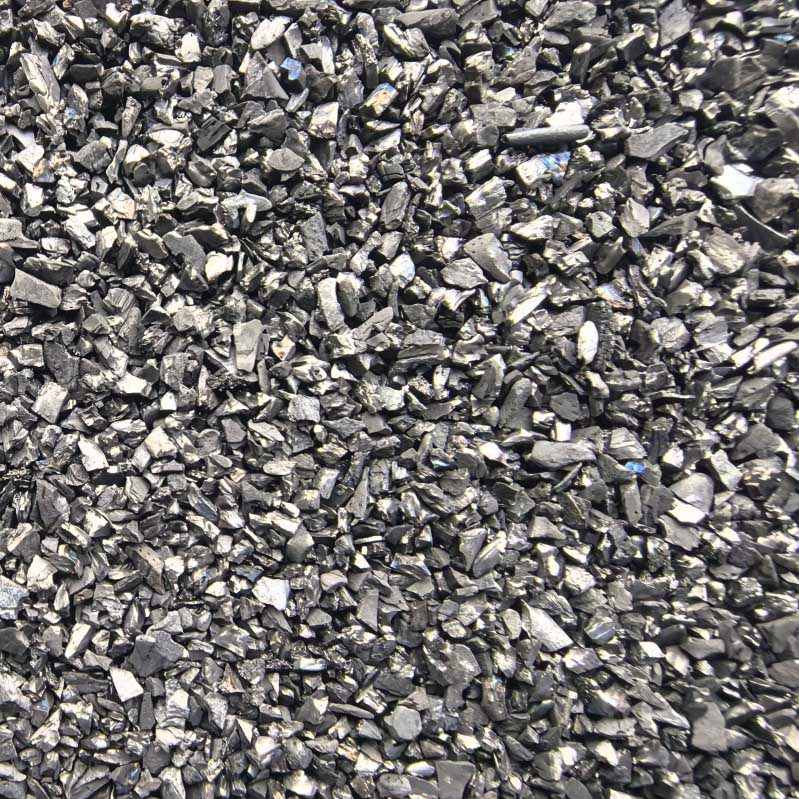

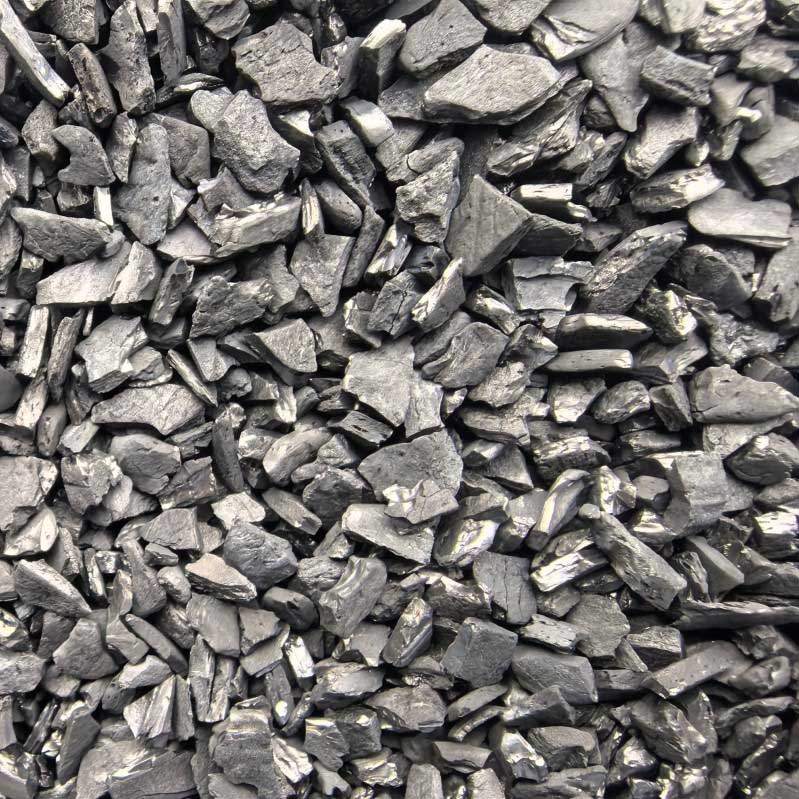

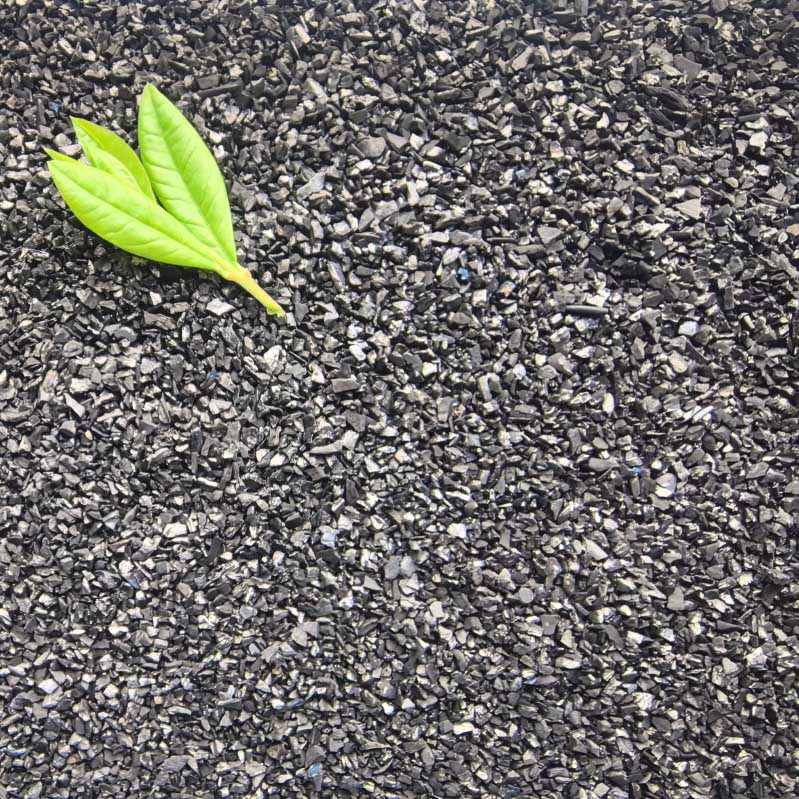

エレクトロニクス用高純度ヤシガラカーボン

マイクロエレクトロニクス製造では、水質がチップの歩留まりを直接決定します。標準的な活性炭は残留塩素を効果的に除去できますが、多くの場合、高灰分と金属イオンの浸出という固有のリスクを伴います。これらの要因は、敏感な RO 膜やフォトリソグラフィー プロセスにとって致命的となる可能性があります。 当社のエレクトロニクス用高純度ヤシガラカーボンは、単なる「濾過材」ではなく、半導体超純水システム内の「精密守護者」です。

製品の特徴

1. 不純物の浸出が極めて少ない
石炭ベースの炭素とは異なり、ヤシ殻原料は当然、灰分が非常に低くなります。当社の特殊な酸洗浄精製プロセスにより、灰分含有量を 0.5% 以下に保ち、後続の加工段階でのカルシウム、マグネシウム、鉄などの金属イオンの析出を効果的に防止します。

2. 標的微小孔吸着
物理化学的二重活性化プロセスを利用して、マイクロポア (<2 nm) が大半を占める細孔構造を設計します。この構造は、TOC レベル上昇の主な原因となる分子量 500 ～ 1000 ダルトンの有機汚染物質 (ベンゼン誘導体やハロゲン化炭化水素など) を「追い詰める」ように特別に設計されています。

3. 並外れた身体能力
高圧逆浸透システムでは、炭素粒子は高速水流の巨大な衝撃に耐える必要があります。当社のエレクトロニクス用高純度ココナッツシェルカーボンは、97% 以上の物理的強度評価を誇ります。粉砕しにくく、長期間使用してもパイプラインの詰まりを防ぎ、交換頻度とメンテナンスコストを大幅に削減します。

主な利点

1. 原材料の選択: 東南アジア産のプレミアム熟成ココナッツ殻 - 供給元で純度を管理
マレーシアとインドネシアから調達した熟成ココナッツ殻（樹齢10年以上の木から）を細心の注意を払って選択しています。これらの材料は、虫害やカビの生えた殻を取り除くために厳格な手作業検査を受け、密度 ≥ 0.6 g/cm3、水分含有量 ≤ 12%、および初期灰分含有量 ≤ 2% という厳しい仕様を満たしていることを確認します。この厳密な選択プロセスは、その後の高純度処理のための強固な基盤を築きます。さらに、原料のすべてのバッチは XRF 分析を受けて過剰な重金属レベルのリスクを排除し、エレクトロニクスグレードのアプリケーションの安全性を保証します。

2. 7 段階の精製: 超高純度の品質を実現する特許取得済みのプロセス
革新的な「炭化－活性化－酸洗浄－水洗－乾燥－脱磁－精選」という7段階の精製プロセスを採用しています。酸洗浄段階では超高純度の塩酸と硝酸の混合溶液を使用し、120℃の高温で48時間還流処理を行い、カルシウム、マグネシウム、鉄などの金属不純物を効果的に除去します。水洗浄段階では、導電率が 5 μS/cm 以下に低下するまで 18.2 MΩ・cm の超純水で循環すすぎを行います。最後に、消磁段階では超電導磁気分離装置を使用してミクロンスケールの強磁性不純物を除去し、製品の金属含有量が厳しいppbレベルの基準を確実に満たすようにします。

3. 正確な細孔サイズ: エレクトロニクスグレードの不純物吸着に合わせて調整
活性化温度 (850 ～ 950°C) と蒸気流量 (0.8 ～ 1.2 m3/h) を正確に制御することで、細孔サイズの分布を正確に制御します。これにより、細孔の 90% 以上が 0.5 ～ 2 nm の範囲内に収まり、電子グレードの化学物質に含まれる有機化合物や金属イオンなどの小分子不純物の吸着要件に完全に適合します。その結果、標準活性炭と比較して吸着率が30～50％向上し、飽和吸着量も2倍以上に向上します。

4. 稼働ロスや二次汚染を最小限に抑える高強度構造
物理的活性化法を使用して製造されたこの製品は、構造強度 98% 以上の炭素骨格を備えています。優れた耐摩耗性を示し、カラム充​​填や逆洗などの作業中も傷つきません。この堅牢な構造により、炭素微粒子の脱落による二次汚染のリスクが大幅に軽減されます。さらに、当社のエレクトロニクス用高純度ヤシガラカーボンの充填密度は、0.48 ～ 0.52 g/mL の範囲内で正確に制御されています。これにより、最適な吸着効率が保証されると同時に、積載コストが削減され、製品の耐用年数が 30% 以上延長されます。

5. カスタマイズサービス：多様なアプリケーション要件に対応
お客様の特定のアプリケーションシナリオに基づいて、粒子サイズ（8 ～ 200 メッシュ）、純度（灰分: 0.1 ～ 0.5%）、水分含有量（≤3%）などのパラメータをカスタマイズし、粒状、粉末、円柱状などのさまざまな形状の製品を提供します。半導体、太陽光発電、電子化学などの異なる業界向けに、当社は吸着塔の設計、負荷容量の計算、再生プロセスの最適化を含む、独自の技術ソリューションとワンストップサービスを提供しています。

アプリケーションシナリオとソリューション

1. 半導体ウェーハ洗浄液の精製
半導体製造では、ウェーハ洗浄液 (SC1 や SC2 など) の純度がチップの歩留まりに直接影響します。 Huajing の特殊な電子グレードの高純度ヤシ殻炭素は、洗浄液から微量有機物質、金属イオン、その他の不純物を効率的に除去します。これにより、洗浄液中の金属含有量が 1 ppb 未満に減少し、微粒子汚染が 0.1 μm 未満に制御されるため、お客様はより高性能のチップ製品を製造できるようになります。

2. 電子グレード試薬の精製
硫酸、塩酸、過酸化水素などの電子グレードの試薬では、微量の不純物でも製品の性能が損なわれる可能性があります。 Huajing の特殊な電子グレードの高純度ヤシ殻炭は、精密な細孔サイズの設計により、これらの試薬に含まれる有機物質、金属イオン、その他の不純物を選択的に吸着します。これにより試薬の純度が UPSS グレードに向上し、エレクトロニクス業界の厳しい高純度要件を満たします。

3. 太陽光発電産業における高純度ガスの精製
太陽電池の製造では、シランやアンモニアなどの高純度ガスの純度が電池の変換効率にとって重要です。 Huajing の特殊な電子グレードの高純度ヤシ殻カーボンは、これらのガスから水分、炭化水素、金属カルボニル化合物などの不純物を効果的に除去します。これにより、99.9999% のガス純度レベルが保証され、太陽電池の安定性と変換効率が保護されます。

4. LEDチップの製造
LED チップの製造プロセス中に有機汚染物質が存在すると、チップの欠陥が増加する可能性があります。 Huajing エレクトロニクス用高純度ココナッツ シェル カーボンは、フォトレジストと現像液から有機不純物を効果的に除去し、それにより半導体チップの表面欠陥を減らし、LED の輝度と寿命を向上させます。

生産プロセス: 7 段階の正確なワークフロー

1. 原材料の選択: 劣悪なココナッツ殻を排除し、一貫した原材料の品質を確保するために、二段階の選別 (手動および自動) が採用されています。
2. 炭化: 600 ～ 700°C での無酸素炭化により、揮発性物質が除去され、予備的な炭素骨格構造が確立されます。
3. 活性化: 850 ～ 950°C での蒸気活性化により、細孔サイズの分布が正確に制御され、高度に発達した微孔質構造が形成されます。
4. 酸の精製: 超高純度の酸の混合物による高温還流により、金属不純物が除去されます。
5.超純水洗浄：18.2MΩ・cmの超純水で連続洗浄することで導電率を低減します。
6. 低温乾燥: 120°C での真空乾燥により、水分含有量が 3% 以下に保たれます。
7. 消磁と精密スクリーニング: 超電導磁気分離と精密スクリーニングを組み合わせることで、製品の純度および均一な粒度分布が保証されます。

徹底した品質管理

1.原材料検査：エレクトロニクス用高純度ココナッツシェルカーボンの原材料のすべてのバッチは、灰分、水分、密度について厳格な検査を受けます。不適合な材料は直ちに拒否されます。
2.プロセス監視: 主要なプロセスパラメータ (温度、圧力、継続時間) がリアルタイムで記録され、逸脱が発生した場合には自動アラートがトリガーされます。
3.完成品検査: ICP-MS、BET 分析装置、レーザー粒度分析装置などの高度な機器を利用して、20 を超える重要な品質指標を評価します。
4.バッチトレーサビリティ: 堅牢なバッチトレーサビリティシステムが確立されており、原材料から完成品まで完全なエンドツーエンドの追跡が可能です。
5.サードパーティ認証: サンプルは、国際規格に完全に準拠していることを確認するための独立したテストのために権威あるサードパーティ組織 (SGS など) に提出できます。
